Slitta con cuscinetto a sfera a tre sezioni a baionetta da 45 mm con gancio

Breve descrizione:

Slitta con cuscinetti a sfera a tre sezioni a baionetta da 45 mm con gancio prodotto da una linea di produzione ad alta precisione e strumenti di prova che funzionano in modo ultra silenzioso e fluido. Le nostre guide per cassetti con cuscinetti a sfera hanno larghezze diverse per 17 mm, 27 mm, 35 mm, 37 mm, 45 mm, 51 mm, 53 mm, 76 mm. Per la lunghezza possiamo in base alle vostre esigenze per produrre. Se sei interessato ai nostri canali telescopici, non esitare a contattarci.

Modello n.: YA-4503


Scarica come PDF

Dettagli del prodotto

Tag dei prodotti

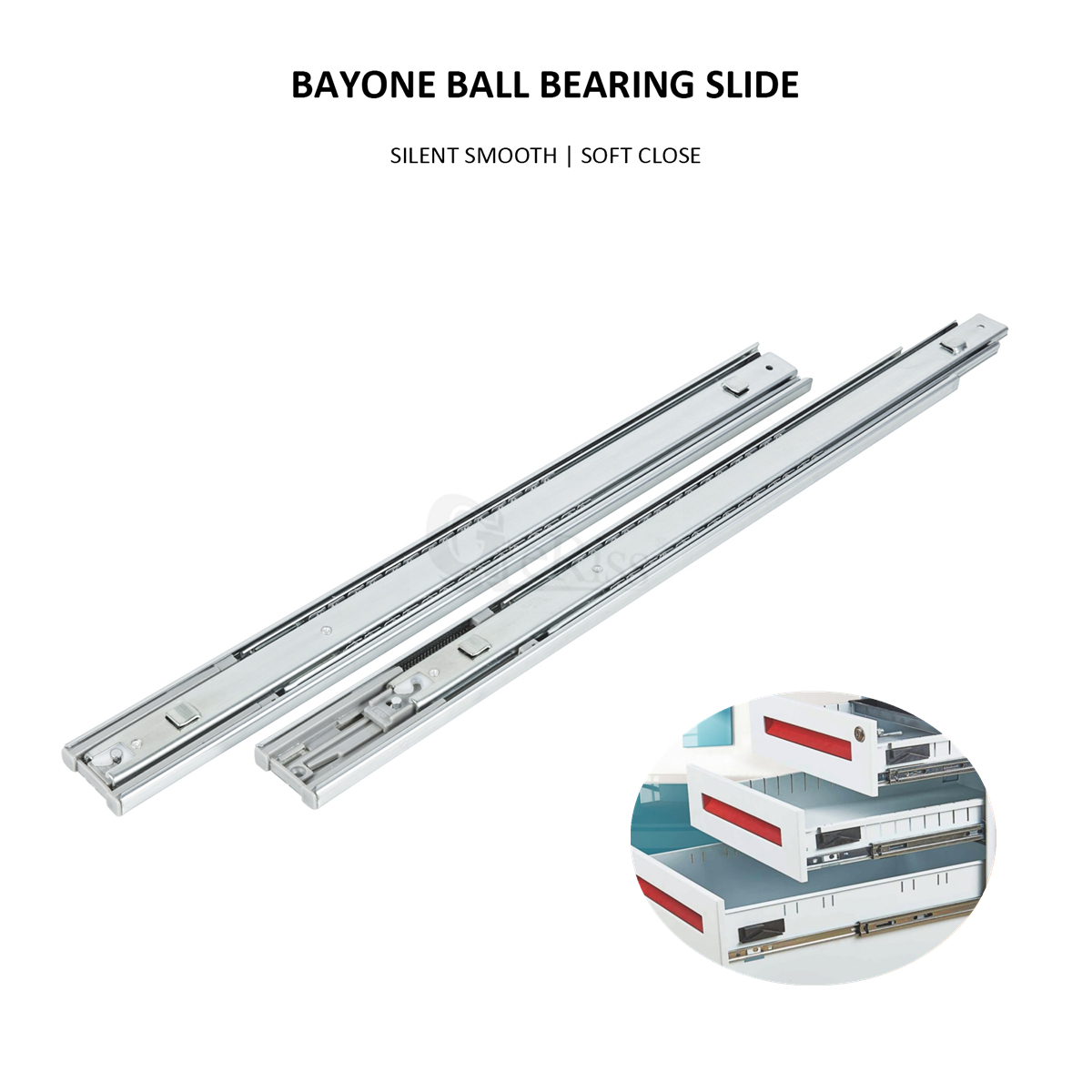

Bayonet Ball Bearing Slide

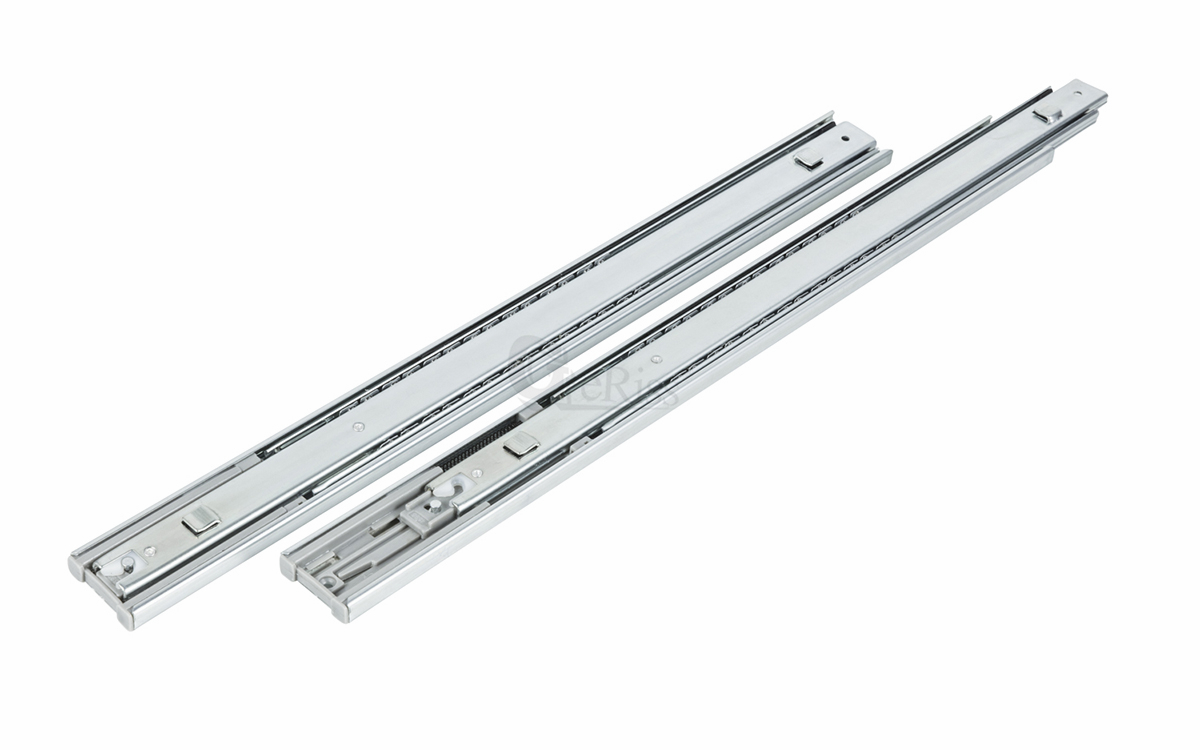

Ball Bearing Slide

Il colore diverso può scegliere

Descrizione:

Nome del prodotto:

Guida per cassetto con cuscinetti a sfera a chiusura morbida a tre sezioni da 45 mm con ganci

Materiale:

Acciaio laminato a freddo

Spessore materiale:

1.0*1.0*1.2mm, 1.2*1.2*1.5mm

Superficie:

Zincato, nero per elettroforesi

Capacità di carico:

30-45 KG (450 mm di serie)

Ciclismo:

Oltre 50.000 volte

Gamma di dimensioni:

10 "-24" (250-600 mm), la personalizzazione è disponibile

Installazione:

Montaggio laterale con viti

Caratteristica:

Dotato di linea di produzione ad alta precisione e strumenti di prova ultra-silenziosi, lisci

Dettagli del prodotto:

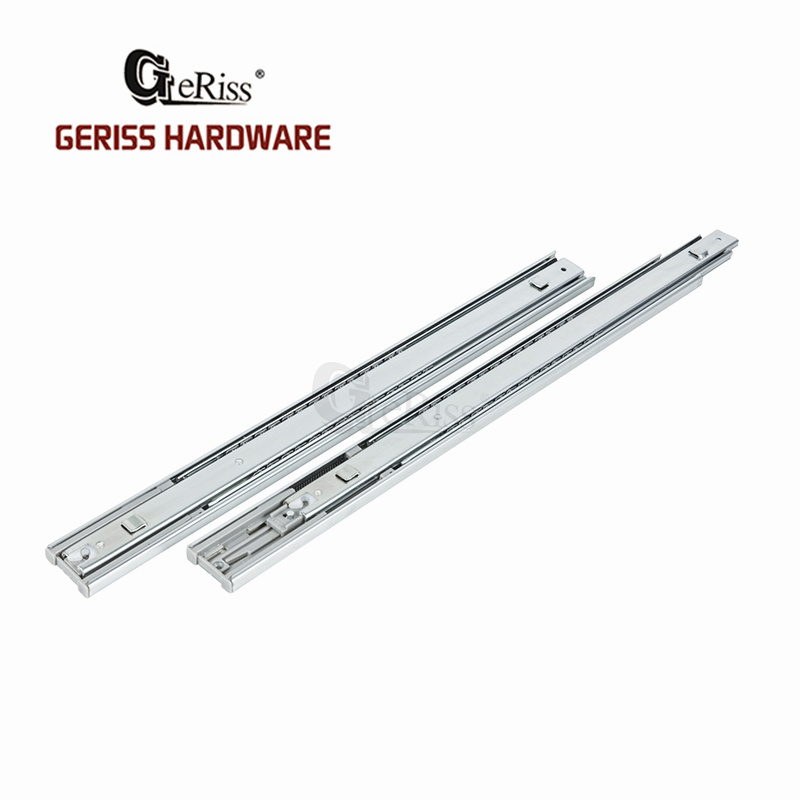

Soft Close Drawer Slide 001

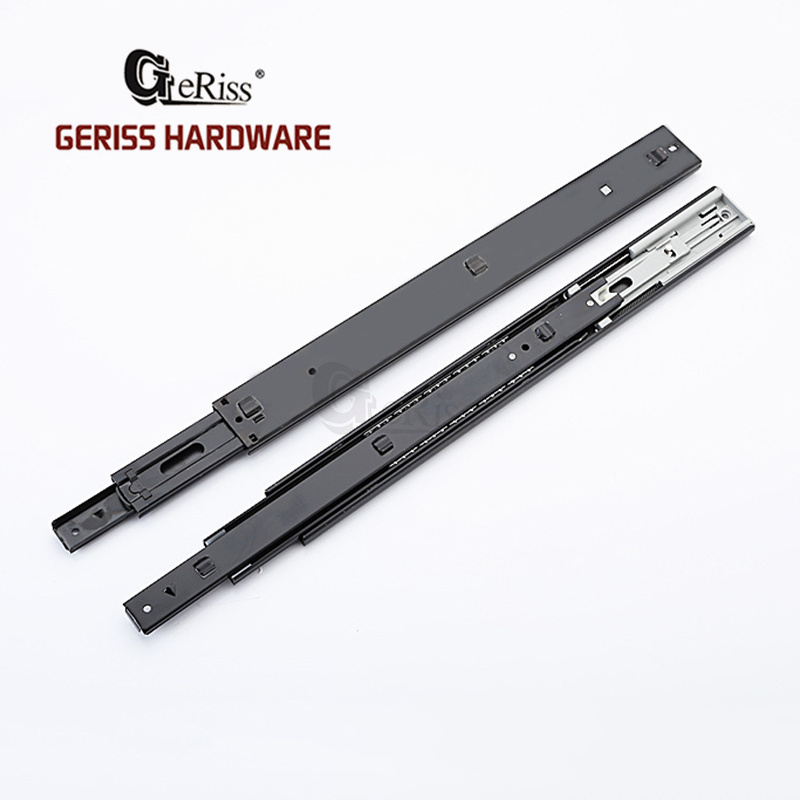

Soft Close Drawer Slide 002

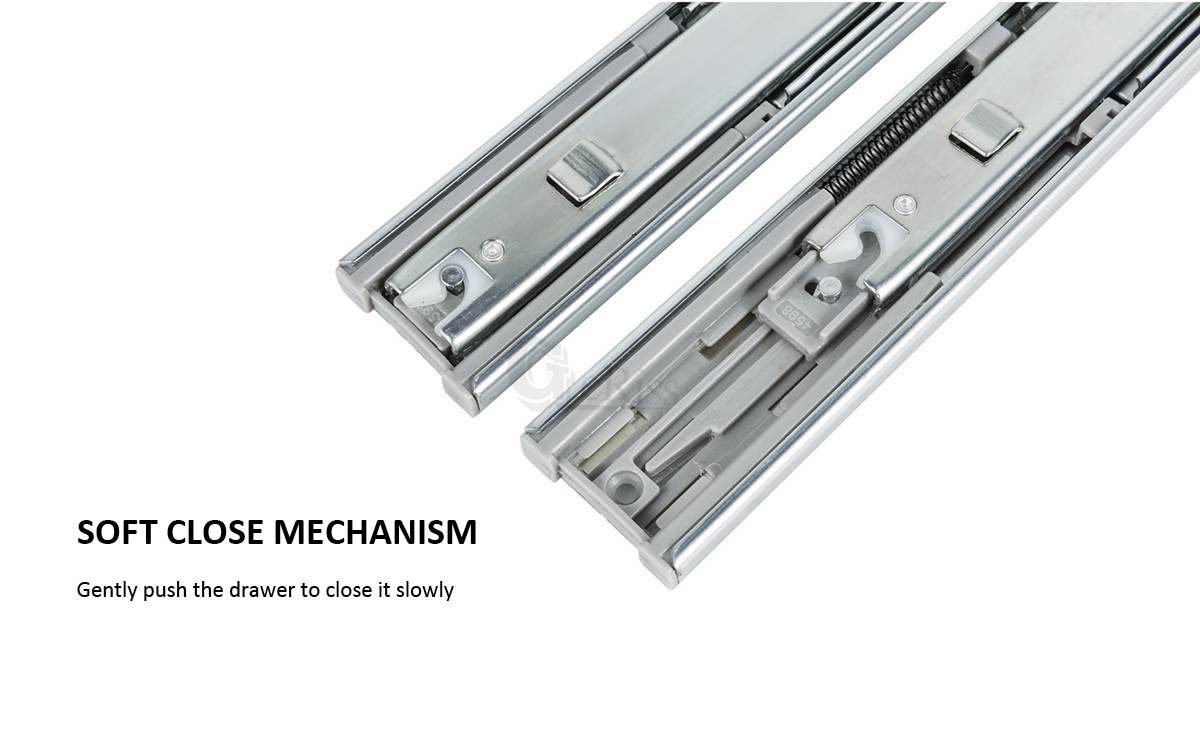

Soft Close Drawer Slide 003

Specifica:

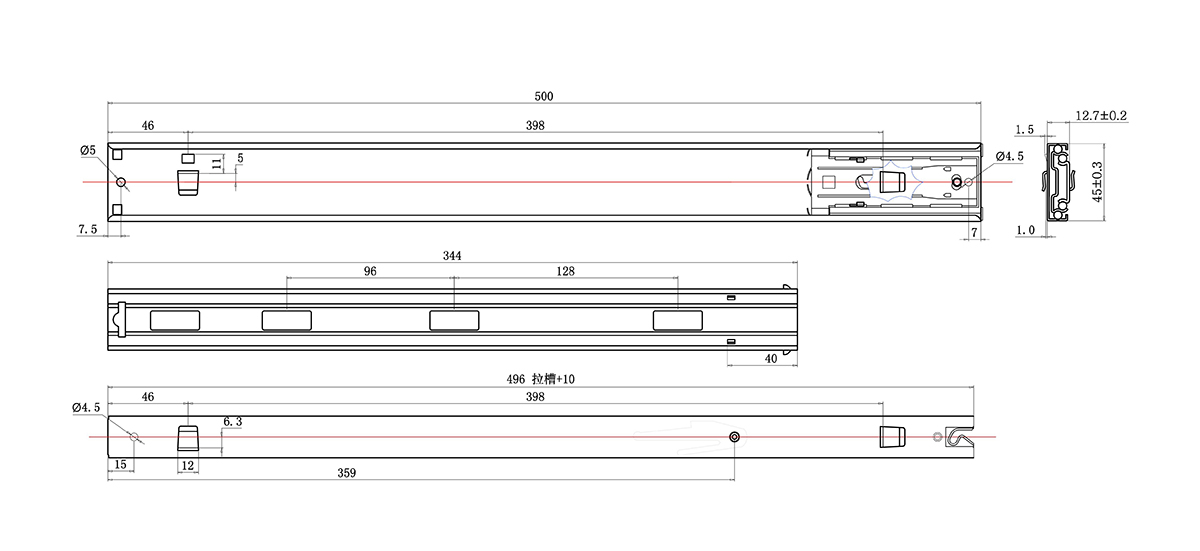

hydraulic ball bearing drawer slide

Questo disegno è personalizzato per il cliente, non standard.

Se vuoi anche personalizzare in base alle tue esigenze è disponibile.

Benvenuto all'inchiesta a noi.

Istruzioni per l'installazione:

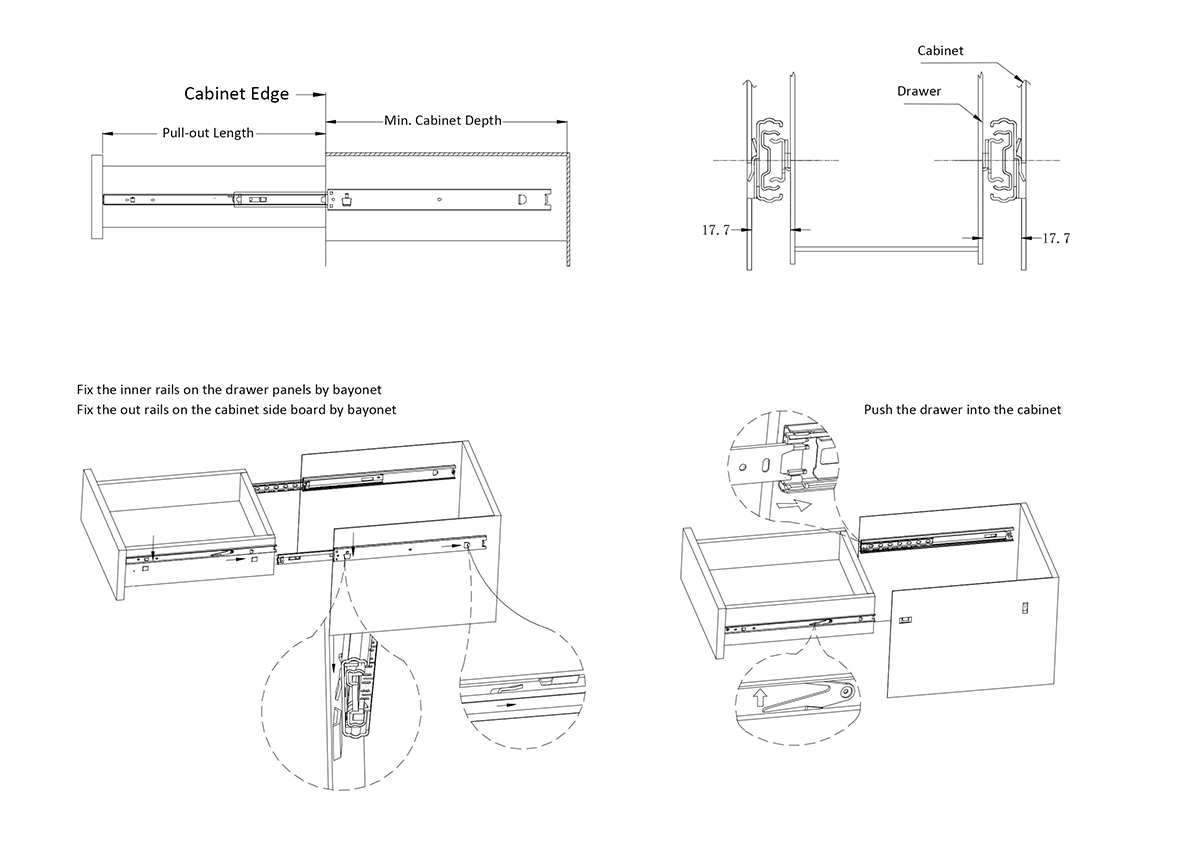

Bayonet Ball Bearing Slide Installation

Informazioni sulla confezione:

Taglia Spessore materiale (millimetro) Insiemi/Crn NO (KG) GW (chilogrammo) MISURE (cm)
Pollice mm Lunghezza Larghezza Altezza
10 250 1.0x1.0x1.2 15 9.30 9.55 27 20 12
12 300 1.0x1.0x1.2 15 11.16 11.41 32 20 12
14 350 1.0x1.0x1.2 15 13.02 13.27 37 20 12
16 400 1.0x1.0x1.2 15 14.88 15.18 42 20 12
18 450 1.0x1.0x1.2 15 16.74 17.04 47 20 12
20 500 1.0x1.0x1.2 15 18.60 18.90 52 20 12
22 550 1.0x1.0x1.2 15 20.46 20.76 57 20 12
24 600 1.0x1.0x1.2 15 22.32 22.67 62 20 12
10 250 1.2x1.2x1.5 15 11.25 11.50 27 20 12
12 300 1.2x1.2x1.5 15 13.50 13.75 32 20 12
14 350 1.2x1.2x1.5 15 15.75 16.00 37 20 12
16 400 1.2x1.2x1.5 15 18.00 18.30 42 20 12
18 450 1.2x1.2x1.5 15 20.25 20.55 47 20 12
20 500 1.2x1.2x1.5 15 22.50 22.80 52 20 12
22 550 1.2x1.2x1.5 15 24.75 25.05 57 20 12
24 600 1.2x1.2x1.5 15 27.00 27.35 62 20 12
Packing Details
